长安cs15前后防撞钢梁，长安cs15防撞钢梁结构图

长安CS15防撞梁结构图如下：

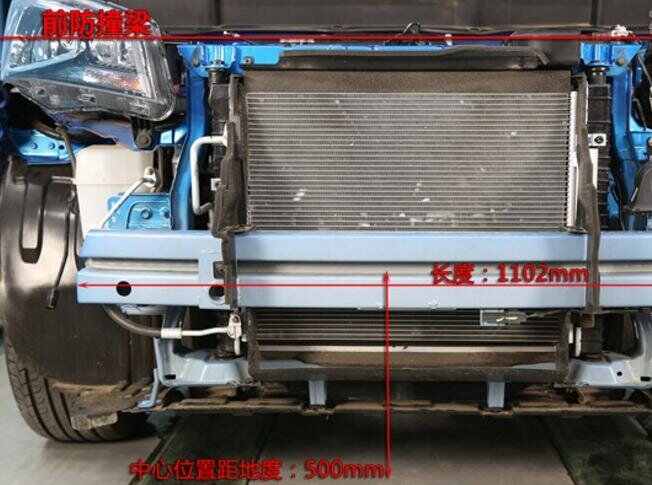

长安CS15采用了金属材质的前防撞梁，防撞梁和保险杠中间并没有设置其他车型中常见的泡沫缓冲层。前防撞梁为双口字造型、闭合结构，整体长度为1102mm，中心位置距地高度500mm。前防撞梁宽度仅为35mm，高度122mm，从侧面看，前防撞梁沿车身前后方向有四道立面，利用这种结构提高强度，左右两端和吸能盒前部焊接相连。

前部吸能盒同样为金属材质，长度160mm，宽度75mm，筒形闭合结构，后端焊接了法兰盘，通过螺栓固定在车身前部纵梁。

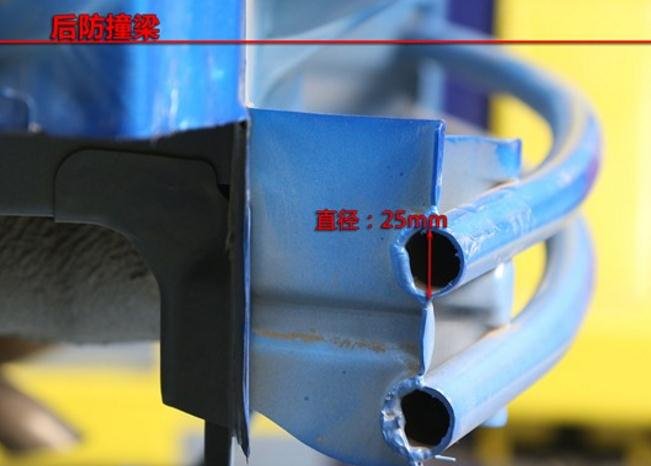

后防撞梁单管直径25mm，两端焊接了安装支架，其焊接品相和前部吸能盒相当，焊接质量有很大提升空间。长安CS15后防撞梁左右两侧焊接了单层钢板轧成的安装支架，四点焊接，双里面支撑，钢板中间还轧出提高强度的凹槽，即便是这样，仍不能称其为“后部吸能盒”。
