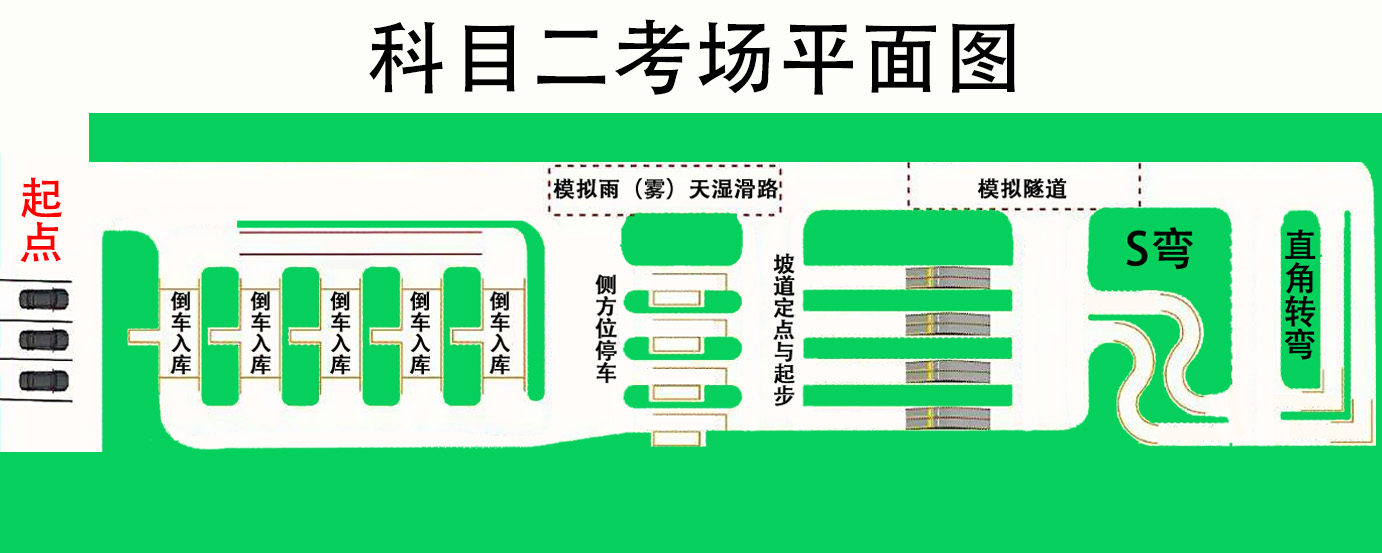

科目二考场平面图，科二场地尺寸详细图

科二场地尺寸详细图（C1）

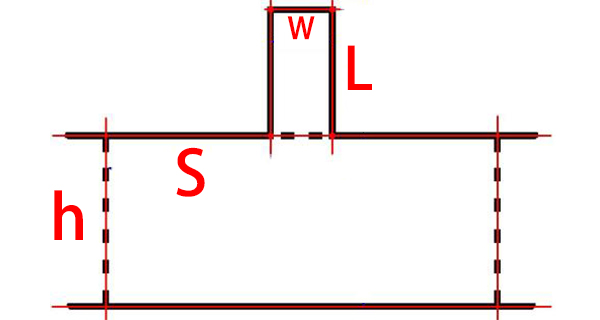

1）倒车入库

库宽（W）：230.6厘米【车宽（不含后视镜，取170.6cm）+0.6米】

库长（L）：517.3厘米【车长（取447.3cm）+0.7米】

车道宽（S）：670.95厘米（取值车长的1.5倍）

车库距控制线距离（h）：670.95厘米【取值车长的1.5倍】

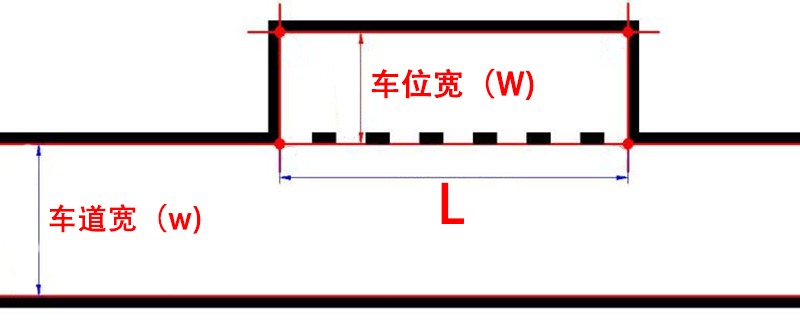

2）侧方停车

两边控制线长：19.6m

车位长（L）： 770.95厘米（1.5倍车长加1m）

车位宽（W）： 250.6厘米（车宽加0.8m）

车道宽（w）：335.9厘米（1.5倍车宽加0.8m）

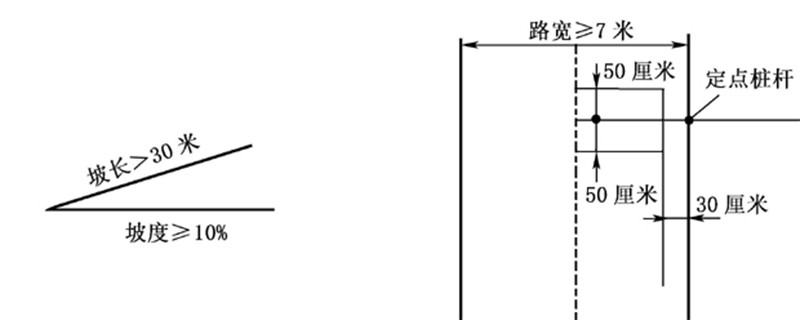

3）坡道定点停车与起步

坡度10度,坡长30米

【坡度（i），取值10%，坡长（l）】

竖曲线半径（R），取值大于30m

S1、S2 ——停车控制线到停车桩杆线中心距离【取值0.65m】

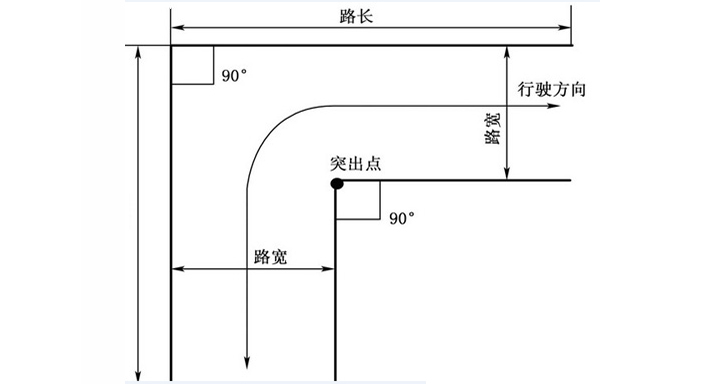

4）直角转弯

路长（L）：大于 670.95厘米【大于等于1.5倍车长】，内长445厘米，外长800厘米

路宽（W）： 354.8厘米【车辆轴距加1米】

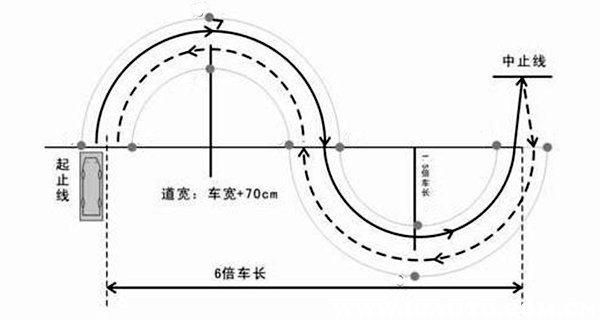

5）曲线行驶

半径：取值7.5m

路宽：取值3.5m

弧长：八分之三个圆周(外弧长：17.66m，内弧长：9.42m)
