电动车控制器接线图详解,电动车控制器口诀
时间:2021-12-23 09:15:49 编辑:车主指南

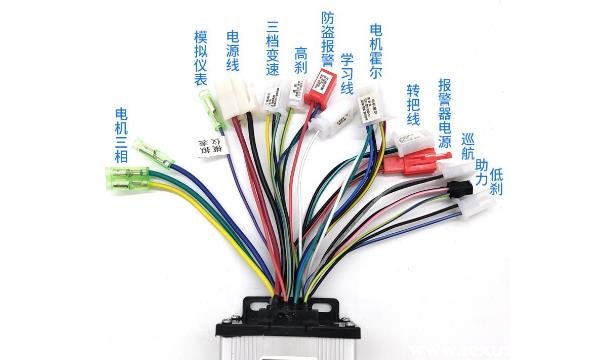

电动车控制器接线图详解:
1、电动车保险关掉,拿掉旧的控制器
车子钥匙有保险的话,先把保险关了,找到控制器几个接线头,记住各接头相应的位置,最好是用笔记一下!然后将旧控制器拆下。
2、先接电源线、电门锁线、电机线四组线
将控制器的电机主线(红、黄、绿或者是红、橙、蓝)三根线,接到刚才拆下来的车上的主线上面去。将控制器上面由5跟线(红、黑、黄、蓝、绿)组成的接头接到车上相对应的有5根线组成的接头上面去,这是电机副线!
3、转把线、接刹车断电线
转把线的接头:将控制器上面一个由3跟线组成的接头,接到车上相对应的接头上面。接转把线,一般按颜色接就可能了。此时有一个白色的线(颜色不一定)和一根黑色的粗线和红色的粗线,你先把那个单一的白色细线(颜色不一定),接到和车上相对应的接头上面去,这是电刹线,也即是电子刹车线
4、最后剩下的两根线就好说了,找相对应的接头接好就行了!将学习线对插再打开电门锁,这时会进入自学习,当转动正常后,如发现电机运行方向相反就调一下调速转把,就能改变电机运行方向,然后拨开学习线即可。
注意:顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找,按大件安装。
拆开仪表会发现仪表有2根线,一根接在防盗接口上一根在控制器的仪表线上。拆下转把会发现转把就3根线,对着颜色就可以找到了,或者用万用表测量。打开保险开关试车,试车完毕后,把控制器固定好,注意一定要防水、防震,这是最关键的。
