发动机机油冷却器图片

发动机机油冷却器图片如下所示：机油冷却器是一种加速润滑机油散热使其保持较低温度的装置。在高性能、大功率的强化发动机上，由于热负荷大，必须装设机油冷却器。机油冷却器布置在润滑油路中，其工作原理与散热器相同。

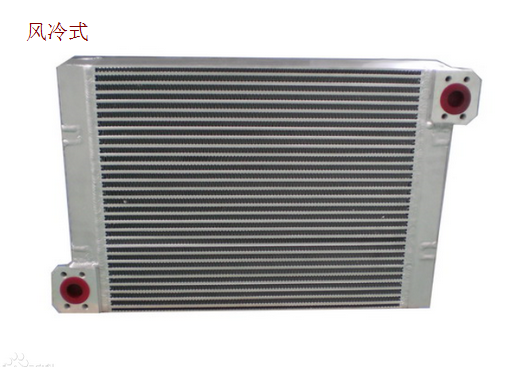

发动机机油冷却器分为水冷式和风冷式，风冷式机油冷却器的芯子由许多冷却管和冷却板组成，在汽车行驶时，利用汽车迎面风冷却热的机油冷却器芯子。 风冷式机油冷却器要求周围通风好，在普通轿车上很难保证有足够的通风空间，一般很少采用。在赛车上多半采用这种冷却器，因为赛车速度高，冷却风量大。

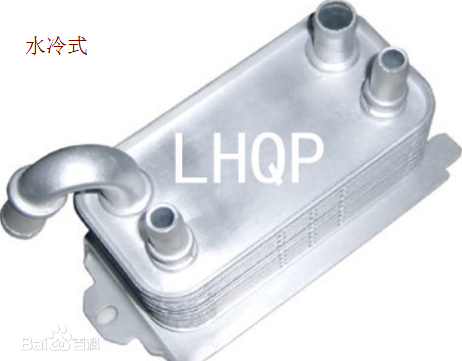

水冷式是机油冷却器置于冷却水路中，利用冷却水的温度来控制润滑油的温度。当润滑油温度高时，靠冷却水降温，发动机启动时，则从冷却水吸收热量使润滑油迅速提高温度。机油冷却器由铝合金铸成的壳体、前盖、后盖和铜芯管组成。为了加强冷却，管外又套装了散热片。冷却水在管外流动，润滑油在管内流动，两者进行热量交换。也有使油在管外流动，而水再管内流动的结构。
