福特翼虎保险丝盒对照图，新翼虎保险丝盒图解

1.  福特翼虎发动机仓保险丝盒对应图（BJB）, 位置12，就是大家常用的点烟电源（中控下面的第二电源接口）在BJB盒中，也就是之前有兄弟说的直接连电池的。；

2.  福特翼虎发动机仓保险丝盒对应表（BJB）；

3.  福特翼虎副驾保险丝盒对应图（SJB）；

4.  福特翼虎副驾保险丝盒对应表（SJB）；

更换保险丝

严禁以任何方式改装车辆的电气系统。请长安福特授权经销商进行电气系统的维修或更换继电器和高电流保险丝。

在更换保险丝之前，请关闭点火开关和所有的电气设备。

使用规定额定安培数的保险丝进行更换。使用高电流保险丝可能导致严重的线路损坏和火灾。

如果车辆中的电气元件不工作，保险丝可能已烧断。更换任何电气元件前先检查相应的保险丝。

没有备用保险丝怎么更换

在没有备用保险丝情况下，紧急时，可以更换对驾驶及安全没有影响的其他设备上的保险丝代替。如果不能找到具有相同电流负荷的保险丝，则可采用比原保险丝额定电流低的代替。

福特翼虎保险丝位置在那，新翼虎保险丝说明

福特翼虎在发动机舱电池正极方附带了一个前保险丝盒。这个保险丝盒包含了一些大电流保险丝。如需更换这些大电流保险丝，请联系长安福特授权经销商。

前保险丝盒

福特翼虎乘客舱保险丝盒位置在右侧手套箱下面

乘客舱保险丝盒

福特翼虎行李舱保险丝盒位置在行李舱里乘客一侧的侧壁上。拆下保险丝盒盖板，就可以看到保险丝。

行李舱保险丝盒

福特翼虎发动机舱保险丝盒的大电流保险丝会防止您车辆的主要电路系统过载。当您断开和重新连接电池时，您需要重新设置一些功能。更换12V蓄电池 。

提起盒盖后面的释放杆，移除盒盖。维修大电流保险丝之前，一定要断开电池连接。

发动机舱保险丝盒的大电流保险丝会

防止您车辆的主要电路系统过载。

当您断开和重新连接电池时，您需要

重新设置一些功能。参见

 更换12V蓄

电池 (

页码

163)

。

提起盒盖后面的释放杆，移除盒盖。

发动机舱保险丝盒的大电流保险丝会

防止您车辆的主要电路系统过载。

当您断开和重新连接电池时，您需要

重新设置一些功能。参见

 更换12V蓄

电池 (

页码

163)

。

提起盒盖后面的释放杆，移除盒盖。发动机舱保险丝盒的大电流保险丝会

防止您车辆的主要电路系统过载。

当您断开和重新连接电池时，您需要

重新设置一些功能。参见

 更换12V蓄

电池 (

页码

163)

。

提起盒盖后面的释放杆，移除盒盖。

福特翼虎点烟器保险丝，新翼虎空调保险丝

福特翼虎点烟器怎么用，翼虎点烟器保险丝位置

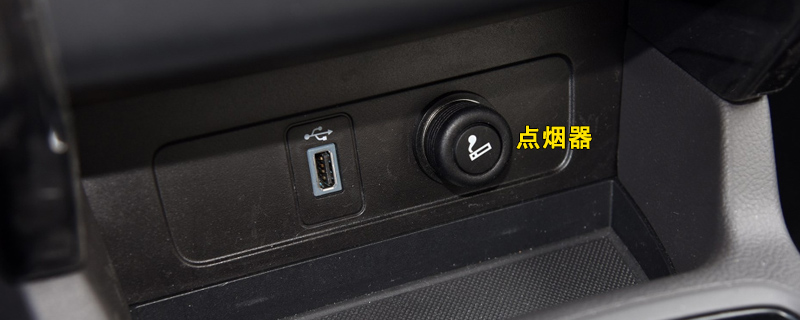

福特翼虎点烟器插孔在挡位前侧，只需要将点烟器的手柄按下去，加热工作开始，加热完成会回弹出来。

福特翼虎点烟器保险丝位置

前排点烟器的保险丝位于主驾驶中控台左下侧的盖板里，拆开盖板就能看见保险丝盒，图中已经标注。（个别车型）后排点烟器保险丝设置在行李厢两侧，需要拆开挡板。保险丝具体方位，元件名字及对应编号都标注其中，拆卸流程如下。

1、安全起见请关闭发动机与电源，倘若是机械钥匙需要拔出来。

2、正确找到保险盒所在位置，并用塑料撬棒小心取下保护盖板。

3、把盖板拆卸下来，内侧处可查询点烟器元件保险丝的准确位置。

4、接着借助测电笔，检测对应保险丝的初步情况。假设其中一端检测时亮灯，而另一端不亮灯，则该保险丝很有可能损毁。

5、用专用工具取出坏掉的保险丝，将新的保险丝重新接回。

点烟器使用方法

1、点烟器插孔一般在中控位置，图标为香烟形状（或电压值）。稍微用力按动即可加热，达到目标温度会回弹，这时也会听到弹起的声音。

2、拔出点烟器，里侧端口用来加热香烟，对准烟头触碰就行。

3、打火机产生的明火有一定的危险，因此使用点烟器意义重大。

温馨提示：保险丝掌控着电气设备的命脉，如果在电流上没有把控好，随意安装极可能烧毁保险丝，甚至引起车辆起火等严重后果。于是，不要自己鲁莽行事。

福特翼虎保险盒在哪里，翼虎保险丝盒图解说明

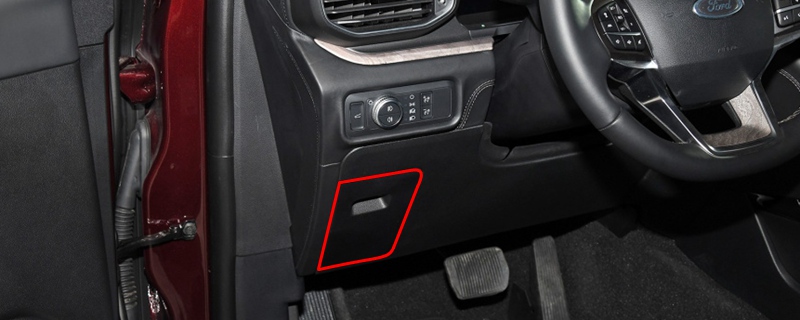

福特翼虎保险盒安置在驾驶员一侧的中控台处，如图上标注。拆卸完盖板可以找到。

福特翼虎保险丝盒图解说明

通常取下的盖板里侧，元件名字及对应编号都标注其中，拆卸人员可以对应信息找到元件。（图片仅供参考，非实图）

福特翼虎更换保险丝步骤

1、安全起见请关闭发动机与电源，如果是机械钥匙需拔出。

2、正确找到保险盒位置，用螺丝刀或其他工具小心撬开盖板，在保险盒内侧可以看到元件信息。

3、可用灯光或者测电笔对保险丝进行初步检查，确认已经熔断再考虑进行更换。

4、更换只可以采用相同电流强度以及尺寸大小相同的保险丝（颜色、文字信息一致）。

5.、更换完毕后，查看对应设备是否工作，不然要尽快到维修店修理。

保险丝相关注意事项

1、采用不同规格保险丝进行安装，可能导致火灾和受伤。

2、切忌使用超过额定电流的保险丝，否则会引发元件烧毁。

3、已经损坏的保险丝切勿修理。

4、切勿使用金属条状物充当保险丝。
